21305高档普采工作面通风设计
作者：佚名
2011-11-29 19:41
来源：本站原创
21305采煤工作面通风设计

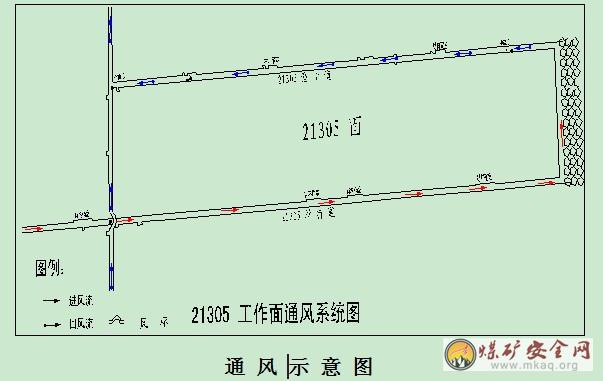

一、通风路线（附通风示意图）
新鲜风：地面→副井→南大巷→10层煤轨道巷→东三采区轨道巷→东三采区进风巷→东三采区轨道巷→21305材料道→工作面。
乏风：21305工作面→ 21305溜子道→东三采区皮带机道→屯头系回风→10层煤皮带巷→南翼皮带巷→主井回风上山→主井→地面
二、采煤工作面风量计算
1、按气象条件确定需要风量
Q采=Q基本×K采高×K采面长×K温
=397×1.0×1.0×1.1
=437m3/min
式中：Q采---采煤工作面风量，m3/min
Q基本---不同采煤方式工作面所需的基本风量，m3/min，Q基本=60×工作面平均控顶距×工作面实际采高×70％×适宜风速（不小于1.0m/s），取437m3/min
K采高---回采工作面采高调整系数，取1.0
K采面长---回采工作面长度调整系数，取1.0
K温---回采工作面温度与对应风速调整系数，取1.1
2、按瓦斯涌出量计算采煤工作面需要风量
Q采=100q瓦采K采通
=100×0.15×1.4
=21 m3/min
式中：Q采---采煤工作面风量，m3/min
q瓦采—采煤工作面瓦斯绝对涌出量，m3/min
K采通—采煤工作面瓦斯涌出不均衡系数，取1.4
3、按二氧化碳涌出量计算采煤工作面需要风量
Q采=100qCO2采K采通
=100×0.2×1.4
=28m3/min
式中：Q采---采煤工作面风量，m3/min
qco2采—采煤工作面二氧化碳绝对涌出量，m3/min
K采通—采煤工作面二氧化碳涌出不均衡系数，取1.4
4、按风流温度与风速关系计算采煤工作面需要风量
Q采=60V采S采
=60×1.6×5.99
=576m3/min
式中：V——工作面允许风速，m/s；风速为1.6m/s 时工作面温度为23-26℃。
S采——采煤工作面断面面积（最大控顶距与最小控顶距面积的平均值），m2
5、按采煤工作面人数计算需要风量
Q采=4N=4×35=120m3/min
式中：Q采——采煤工作面风量，m3/min
N——采煤工作面同时工作的最多人数，35人
6、按采煤工作面允许风速进行验算
根据以上计算，取最大值Q采=503m3/min进行验算
①按采煤工作面允许最低风速验算工作面最低风量
V小≥Q采/（60×S采大）
=576/（60×6.78）
=1.42m/s
S采大——最大控顶面积，6.78m2
②按采煤工作面允许最高风速验算工作面最高风量
V大≥Q采/（60×S采小）
=576/（60×5.19 ）
=1.85m/s
S采小——最小控顶面积，5.19m2
所以 0.25m/s ≤V小 ≤V大 ≤4m/s
（一）通风、瓦斯管理部分：
1、施工单位应要管理好分管区域内的所有通风设施，严禁将任何一处的两道风门同时打开，防止造成风流短路。
2、工作面回采期间必须加强工作面两道的管理，确保两道有足够的有效通风断面，严禁出现风量不足和两道风速超限现象，并在工作面的进风隅角设置挡风帘。
3、工作面回采期间如与其它掘进工作面发生串联通风时，必须制定串联通风措施。
4、工作面回采期间，三班都必须配备一名经培训合格的专职瓦斯检查员，每班三次检查瓦斯，检查的点为工作面（上、中、下）部、回风隅角、回风流5个点，并坚持现场交接班，严禁空班、漏检和假检。
5、工作面需要放炮时，瓦斯检查员必须坚持执行“一炮三检”和“三人连锁放炮”制度。
6、工作面回采期间，必须在回风巷距工作面10m范围内、距工作面回风出口10-15m范围内各安装瓦斯传感器一台，安装位置应距巷道顶部不大于300mm处，距巷帮不少于200mm。其报警点为≥0.8％、断电点为≥1.0％、复电浓度为＜0.8％。断电范围：工作面中全部电气设备。传感器的挪移由通防科的当班瓦斯员负责。
7、在工作面回风隅角要悬挂瓦斯传感器一台，由当班瓦斯员负责管理，断电范围与工作面传感器的断电范围相同，其位置在切顶线处距巷帮不大于200mm，距顶板不大于300mm。
8、工作面及回风隅角瓦斯浓度超过0.8%时，必须立即停止工作面的生产，并汇报矿调度室和通风值班室进行处理。
9、副区长以上管理人员下井时必须携带便携式甲烷报警仪，对其分管范围内的甲烷进行不间断的监测，如有报警现象（甲烷报警点为≧0.8%）必须停工进行处理。
10、当班班组长下井时必须携带便携仪甲烷报警仪，如有报警现象（甲烷报警点为≧0.8%），必须停工进行处理。
11、流动电钳工下井工作时，必须携带便携仪，在检修工作地点20m范围内检查甲烷气体浓度，有报警现象时，不准通电或检修。

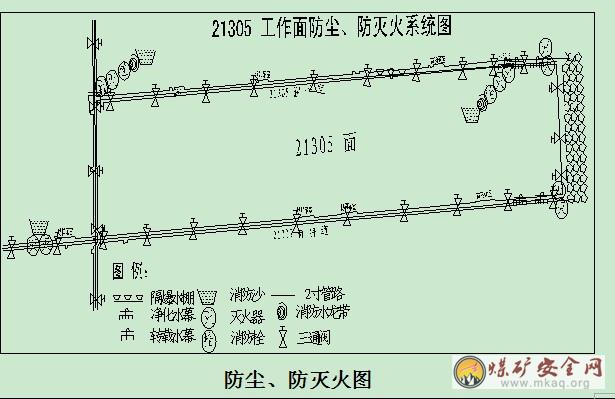

（二）防尘（附系统图）：
1、煤尘爆炸指数：21305回采工作面煤层煤尘爆炸指数为45.71%。
2、工作面温度为：23-26℃。
3、防尘水源：工作面的防尘水源来自东翼蓄水池的水。
4、防尘设施：工作面两道的防尘管路为直径54mm的钢管、三通及其它设施必须按要求安设齐全，工作面的防尘软管必须贯穿整个面长，每隔20m设一三通。
5、 各皮带机头、溜头等各转载点必须安装转载点喷雾装置。
6、在工作面进风道安装一道净化水幕、在回风道内至少安装二道净化水幕。
7、采煤工区每班沿工作面及两道50m范围内全断面洒水防尘一次，50m以外及其它巷道至少每两天洒水防尘一次，采煤工区要负责区域内的防尘设施的管理和维护，确保煤机内外喷雾、转载点喷雾、净化水幕等所有防尘设施都必须正常使用，所有地点都必须做到无积尘现象。
8、下井人员必须配带自救器和防尘口罩，搞好个人防护，搞好整个区域的文明生产，所有设备、电缆表面及管路上不得有积尘。
10、进、回风道各安装一道隔爆水棚，距工作面的距离在60-200米之间，装水量、水袋吊挂，安装长度等必须符合要求。
11、通防科定期移水棚和净化风流设施，使之符合规定，同时定期检查、维修和加水，确保正常使用。
12、采煤机的内外喷雾必须完好，在开机时先开喷雾，停机时先停机后停水。
13、煤层注水：见21305工作面煤层注水设计。

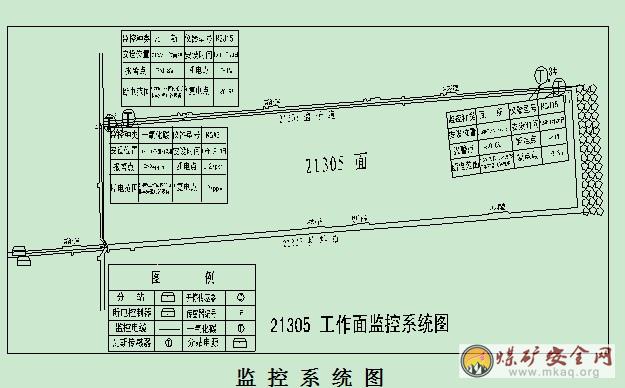

四、安全监测系统
1、监测系统的种类：低浓度瓦斯传感器；数量3台，一氧化碳传感器1台。瓦斯传感器安装位置：在回风巷距回风巷三角门10-15m范围内、距工作面回风出口10-15m范围内及回风隅角切顶线处各安装瓦斯传感器一台，安装位置应距巷道顶部不大于300mm处，距帮部不少于200mm（回风隅角处的一台距巷帮不大于200mm）。
一氧化碳传感器安装位置：在回风巷内距回风巷三角门10-15米处，安装位置应距巷道顶部不大于300mm处，距帮部不少于200mm。
瓦斯传感器报警点：0.8%
瓦斯传感器断电点：1.0%
断电范围：工作面及回风流中全部非本质安全型电器设备
复电点：﹤0.8%
一氧化碳传感器报警点：24ppm
2、由各采煤班的班长负责工作面进、回风道各种传感器的日常移动，移动后的传感器的位置符合上述位置，并保证传感器不受到损坏。传感器应垂直悬挂，距顶板不得大于300mm，距巷帮不小于200mm（回风隅角处的一台距巷帮不大于200mm）。
3、所有人员都有责任保护好传感器不被损坏，一旦发现传感器损坏应及时向调度室汇报；任何人不得故意破坏安全监测设施，任何人都有权制止、揭发破坏安全设施的行为。
五、防灭火
21层煤含硫较高，有自然发火倾向，属I类自燃煤层。
1、为落实防灭火措施，在工作面两道要配备消防器材，布置防尘管路，皮带机头、机尾均设置消防栓、消防水龙带、消防沙、灭火器，灭火器不少于2台，消防沙不小于0.2m3。
2、在工作面两道安设隔爆水棚，连续长度不小于20米，水量符合要求，按每平方米不小于200m3水量配置。工作面进、回风两道出口安设不小于50米的消防软管。
4、工作面回采结束后，在规程规定时间内封闭21305回采工作面两道。
