电动罐帘门设计方案（机械部分）
电动罐帘门设计方案（机械部分）
一． 技术要求
1． 采用防爆直流电动机加减速装置驱动，电源采用免维护可充电蓄电池。
2． 只有当罐笼到位后启停按钮才有效。
3． 减速传动装置安装于防水棚与罐笼顶盘或中盘之间的空隙。
4． 要求进出车侧罐帘门同时启闭。
5． 罐帘门提升高度H=1.8m，运行时间t=2-2.5s。
二． 相关参数及计算
一套罐帘等部件重量Q=300N
考虑到空间尺寸因素，选取缠绳滚筒直径d=120mm(r=60mm)
负载力矩T=2Qr=2*300*0.06=36N.m
运行速度V=H/t=1.8/2.5=0.72m/s
缠绳滚筒转速n1=60V/3.14d=60*0.72/3.14*0.12=115r/min
初选电动机转速n0=1500r/min
减速器传动比i=n0/n1=1500/115=13
负载功率P=FV/1000n=600*0.72/1000*0.9=0.48KW
式中F=2Q,n取0.9
三． 选择减速器
考虑到减速器传动比及空间尺寸因素等的影响，决定选用摆线针轮减速器。
1．选择减速器承载功率
P1P,=PKA/n=0.48*1/0.94=0.51KW
式中P负载功率
KA 工作情况系数，罐帘的启闭为断续工作，时间小于8小时/日，为中等冲击载荷，故取KA=1
n减速器效率，当i=11-43时，取n=0.94
P1P所选减速器的承载功率
根据减速器的输入轴转速n0=1500r/min，传动比i=13,选择WB100-W-11卧式摆线针轮减速器（配套0.55KW电机时的机型，但订货时不要电机）, i=11,厂家为德州市奥力减速机械有限公司。
其承载功率P1P=0.55KW，可见P1P,＜P1P，满足功率要求。
2．热功率验算：由于其安装于进风井口内，风流较大且为间歇工作，显见满足散热要求。
3．参数修改：缠绳滚筒转速n1=n0/i=1500/11=136r/min
运行速度V=3.14dn1/60=3.14*0.12*136/60=0.85m/s
运行时间t=H/V=1.8/0.85=2.1s,满足技术要求
综上所述，减速器型号满足要求。
四． 选择电机
1按使用条件，应选择防爆直流电动机，初选机型：
DBZM1608-90,功率0.75KW,转速1750r/min,电枢电压90V,额定电流9.6A,为国外产品，南京思展科技有限公司代理，但经联系其已经不做此种产品代理了。
2．考虑到现场实际情况，进风井口无瓦斯，可否用一般直流电动机代替？
初选机型：130ZYT01永磁直流电动机，功率0.6KW,转速1500r/min,电枢电压110V,额定电流7.2A。
注：使用条件中相对湿度≤95%，且现场条件下由于淋水等因素影响，电动机防潮是必须考虑的一个重要因素。
五． 缠绳滚筒、罐帘等附件的选择
取滚筒直径d=120mm,宽度B=200mm,上面缠绕2根9.5mm钢丝绳。当滚筒顺时针方向转动时，便可将罐帘打开。滚筒采用焊接结构，选用滑动轴承，轴套为锡青铜，初选轴径d=20-25mm。
罐帘仍采用原结构，只是在最下部的横杆处与滚筒钢丝绳连接。
需在罐帘上部安设2个导向轮，初选轮径d=100mm.

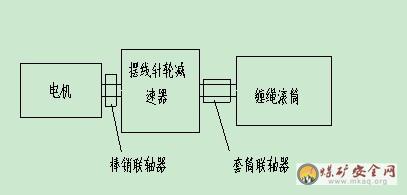

六． 传动系统布置图
