ZYJ-420/200液压钻机底座改装

　　项目背景

　　ZYJ-420/200液压钻机是立柱式外跨轨道，全液压油缸推进，液压马达旋转的钻机，原采用立柱固定调整，结构相对复杂，维修费用相对较高，易损耗。

　　02

　　研究内容

　　1.改装钻机底座后替代了架柱式。底座式每个角安装1根立柱，保证了钻机的稳定性，钻杆能很好的控制在托架中心轴上，受力点较集中，钻孔数据较准确。

　　2.加工底座是铁板、钢梁等废旧钢材回收利用，立柱采用了原ZY-750钻机淘汰的3-4根内注式单体液压支柱，提高了立柱框架的整体锚固力，增加了钻机的稳定性，操作简单、轻便。

　　图1现有立柱原理图

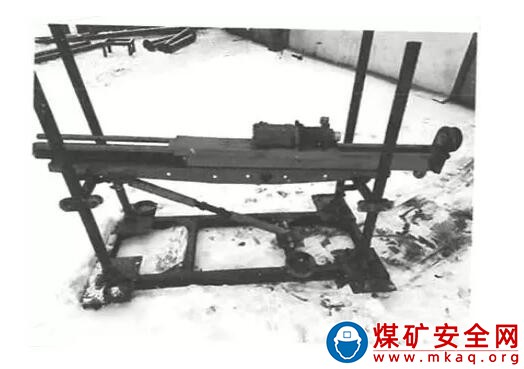

　　图2 立柱整体效果图

　　03

　　应用效果

　　该改装工艺采用简单的电焊，操作简单、方便;改装后的立柱重量较轻，减轻了劳动强度;底座较稳，可以更好的通过马达旋转控制钻杆的给进受力点。

　　原钻机立柱总成ZYJ-420/200购置费用2.1万元，改装后省去立柱，节省费用2.1万元。
