顺槽胶带机自动化改造

　　项目背景

　　某矿因AB SLC5/04 CPU与外部设备通讯功能有限，现有唯一通讯途径是SLC5/04 CPU DH+通讯，但是上位系统也需要相应的DH+通讯模块，这样有两套通讯。为实现与现有的井下环网系统相匹配，在PLC机架上新增加了通讯模块ProSoft MVI46-MCM，只需一块模块就能实现，不需要多余的附属设备。在实现远程自动化的同时大大降低增加设备的费用，并且改造适用于所有带有SLC5/04 CPU系统。

　　二、研究内容

　　1.技术思路

　　某矿在211胶运顺槽CST原系统中，初步设计没有要求远程控制。现该矿要求胶带机也需要实现远程自动化，但在通讯方面是短板。经过技术人员对模块配置和程序的修改，实现了远程控制和CST各项运行参数的监测。

　　2.改造方案

　　在原来设备中只有系统内部模块，并没有通讯模块，与外设设备通讯唯一途径是开关量信号处理，无法实现对数据的整体或者大量处理和读取。为此，在现有的系统中增加通讯模块ProSoft MVI46-MCM，并将通讯协议写入程序。

　　通讯模块经过Internet协议上传到环网基站，上位操作再通过Modbus通讯协议将数据进行读写，从而实现远程自动化的控制。改造原理图如下：

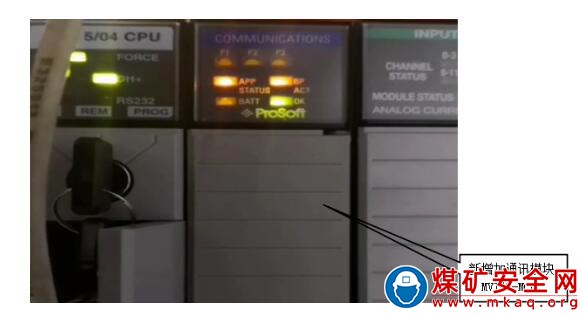

　　现场运行图

　　3.程序配置

　　(1)通讯配置程序(部分)

　　(2)数据读写程序(部分)

　　三、应用效果

　　通过改造，只需一块模块ProSoft MVI46-MCM就能实现远程自动化的控制，不需要多余的附属设备增加或者变动，减少了改造成本。实现远程自动化，调度值班室可以实时监测和查看现场运行情况，保证设备安全运行。
