导语：
永磁技术在能源领域得到逐步应用，本期转化果平台推荐的《永磁传动技术——无机械链接扭矩传递设备》，介绍的系列设备采用永磁传动技术，驱动(电动机)和被驱动(负载)之间没有机械链接，能显著改善系统运行特性，提高设备使用寿命和安全可靠性，可广泛应用于各种工业级电机系统，现场应用表明，效果良好!
一、永磁耦合器
1.工作原理
永磁传动是通过铜导体和永磁体之间的气隙实现由电动机到负载的转矩传输。该技术最大的优点是驱动(电动机)和被驱动(负载)之间没有机械链接。其工作原理是一端稀有金属烧结钕铁硼永磁体和另一端感应磁场相互作用产生转矩。
在上图中，永磁耦合器主要由导体转子、永磁转子二部分组成。导体转子固定在电动机轴上，永磁转子固定在负载转轴上，导体转子和永磁转子之间有间隙(称为气隙)。这样电动机和负载由原来的硬(机械)连接变为软(磁)连接。
磁感应是通过磁体和导体之间的相对运动产生的，也就是说，永磁耦合器输出转速始终部比输入转速小，转速差称为滑差。典型情况下，在电动机满转时，永磁传动器的滑差在2-5%之间。
永磁耦合器能显著改善系统运行特性。在启动负载之前永磁传动器驱动电机空载启动，不仅降低了电动机的启动电流相减小对电动机的热冲击负荷及对电网的影响，从而节约电能并延长电动机的工作寿命，有效地减少了启动时传动系统对重载设备的破坏性张力，消除了重载设备启动时产生的振荡，还能大幅度减轻传动系统奉身所受到的启动冲击，延长负载、减速机、轴承等关键部件的使用寿命，保证了设备的安全可靠运行.有效地降低了设备维修及故障时间成本。
2.性能特点
(1)通过气隙传递扭矩的革命性传动技术;
(2)电机与负载设备转轴之间的无机械连接;
(3)导磁盘与强力稀土永磁铁的磁盘因切割磁力线产生涡电流(Eddy Current);
(4)涡电流在导磁盘上产生反感磁场，实现了电机与负载之间的转矩传输;
(5)带缓冲的软启动-减少电机的冲击电流，延长设备使用寿命;
(6)容忍较大的安装对中误差，大大简化了安装调试过程;
(7)过载保护功能，提高了整个电机驱动系统的可靠性;
(8)免维护，无轴承，无需加润滑油或油脂，无磨耗件，无材质劣化;
(9)使用寿命长，简单，可靠，通过美国海军质量检验;
(10)减震效果好，无机械连接的扭矩传递;
(11)结构简单，适用于各种恶劣环境，不产生污染物，属绿色产品;
(12)无谐波，无EMI干扰问题;
(13)体积小，安装方便，可方便地对现有系统进行改造或用在新建系统;
(14)节能效果显著，可调节气隙改变转速，节能率达到5%-30%。

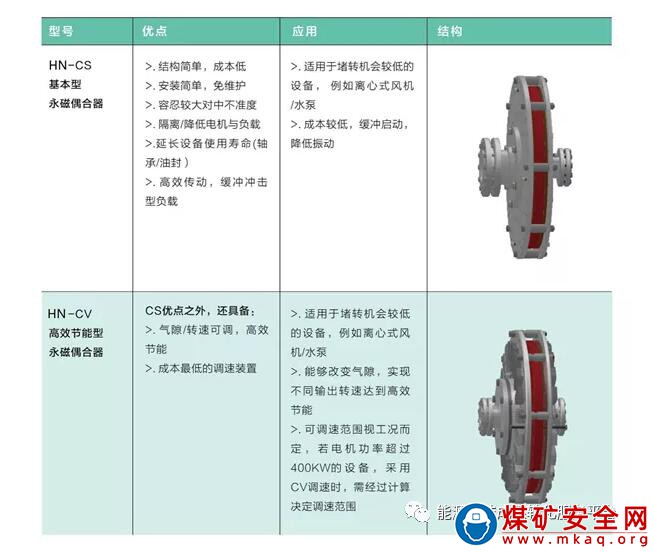

3.产品参数
二、永磁调速器
1.产品分类
(1)空冷型永磁调速器及附件
(2) 油冷型永磁调速器
对超过500kW的泵和风机，设计采用稀油对永磁调速器进行冷却，同时对轴承采用稀油润滑和冷却，提升永磁调速器的运行稳定性和可靠性。
(3)永磁调速器按安装型式分类
空冷——卧式无支撑
空冷——卧式单支撑
空冷——卧式双支撑
空冷——立式负载支撑
油冷——卧式结构
油冷——立式结构
2.性能比较
3.适用范围
